Ancien tournebroche mural



Collection de tournebroches à contrepoids








Description d'un tournebroche mural à restaurer











Tournebroche mural à poids du 18ème siècle, sous Louis XVI



















Ce tournebroche est équipé d'une poulie de renvoi latérale qui permet de rejoindre,avec sa corde, des poulies folles fixées au plafond. Ce qui donne une plus grande autonomie à la descente du poids.

















Sur le tournebroche, les pièces manquantes sont:
le régulateur
et la vis sans fin


















 Pignon à lanterne avec les fuseaux usés

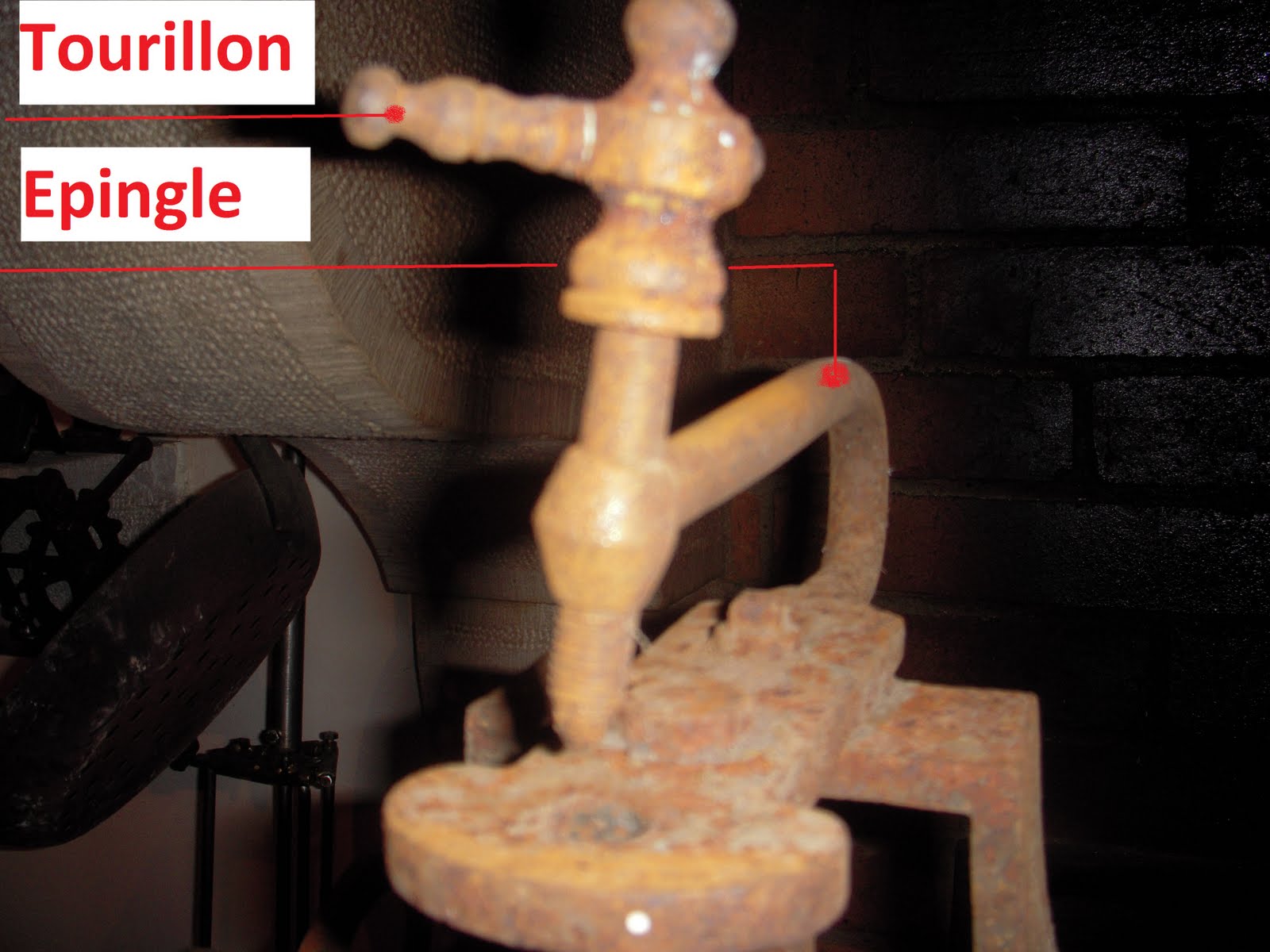

Un tourillon est manquant sur la vis de réglage.










Motif en bronze imposant
dimension : 19 x 12 cm











......................................................................................................................................................

Restauration du précédent tournebroche



Le tournebroche mural a été restauré par mes soins :

- Décapage des parties métalliques avec beaucoup d'huile de coude

- façonnage d'un régulateur

- fabrication d'une vis sans fin

- façonnage d'un tourillon

- Fabrication de nouveaux fuseaux sur le pignon à lanterne

- Ravivage du tambour en bois et de la poulie conductrice

















 Ce tourne broche est constitué d'un encliquetage à rochet et d'une poulie d'origine ouvragée.























Pignon à lanterne ou cage d'écureuil avec ses fuseaux remplacés

























Vis sans fin vieillie à deux filets
 faite dans la masse



















Régulateur fait en une seule pièce, coupé et forgé.

Mise en place du troisième tourillon.
















La vis supérieure permet le réglage de la vis sans fin pour avoir un jeu fonctionnel.

Le régulateur se trouve emprisonné dans l'épingle (meilleur guidage, moins de balourds).






















Décor nettoyé




















Photo du tourne broche restauré.


















...........................................................................

le 24/10/2011 modifié le 08/05/2012


Croquis d'un tournebroche à poids


(source : "les objets de la vie domestique, ustensiles en fer de la cuisine et du foyer, des origines au XIXe siècle." )










Composition d'un tourne broche















...........................................................................

le 08/05/2012

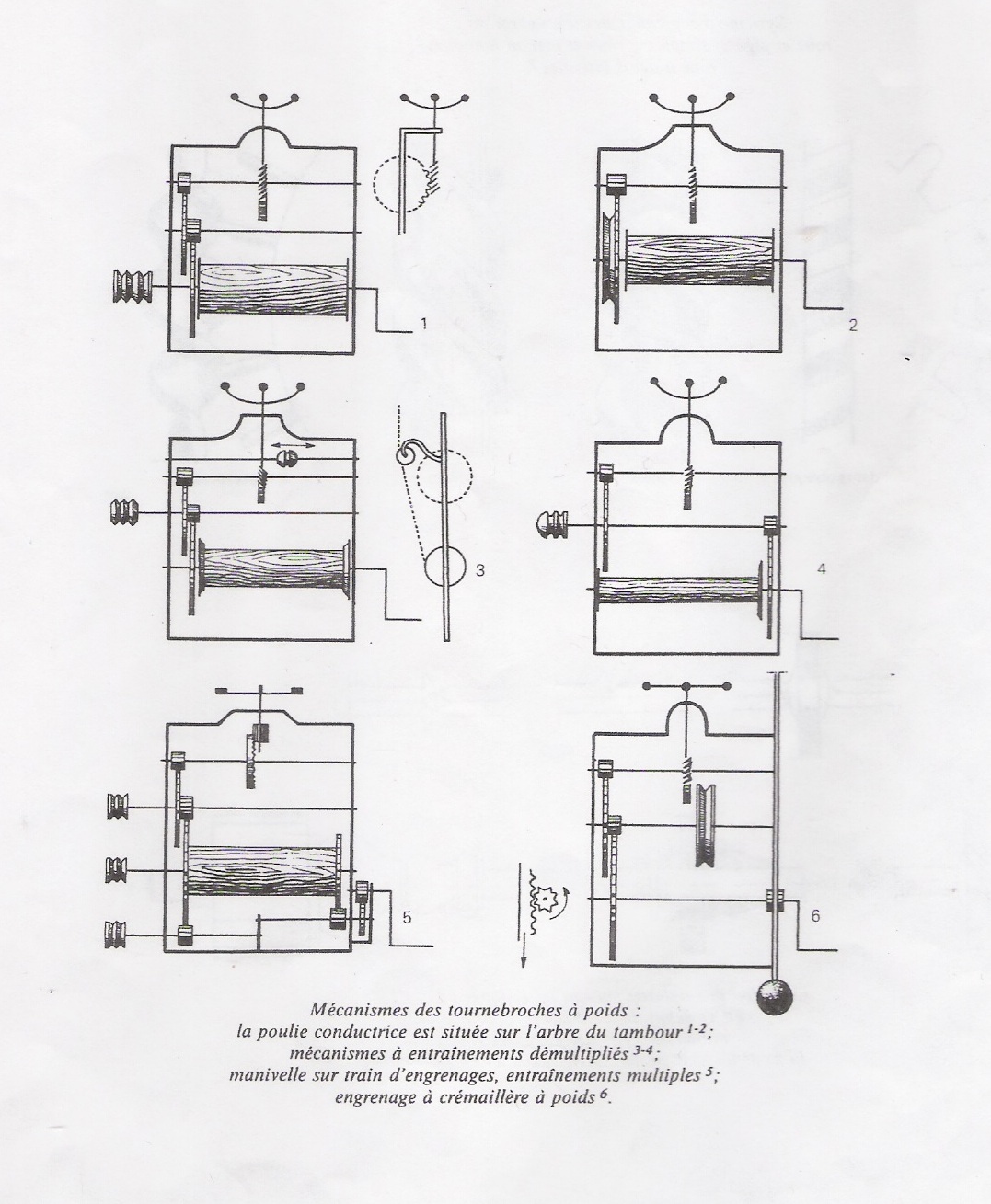

Croquis de différents modèles de tournebroches

 (source : "les objets de la vie domestique, ustensiles en fer de la cuisine et du foyer, des origines au XIXe siècle." )







...........................................................................

le 08/05/2012

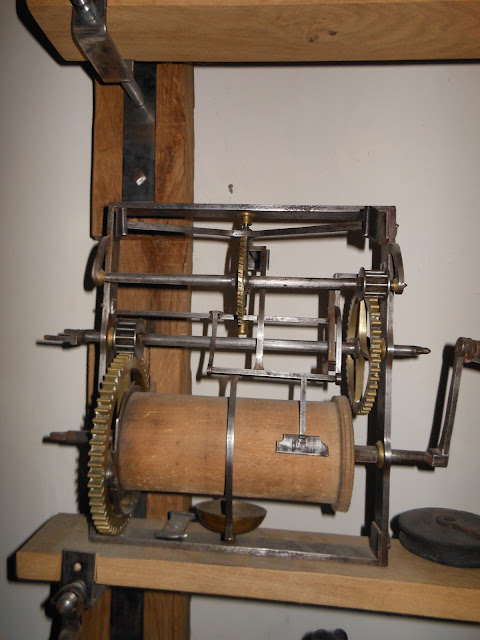

 Photos de différents modèles de tournebroches (provenant de ma collection)

Tournebroches à tirage :






 Tournebroche en bois à tirage datant du XVII XVIII e siècle.


Les tournebroches en bois sont des modèles rares.



Ce tournebroche n'a pas besoin de manivelle.
Son tambour est séparé par une cloison, celle de gauche pour la corde motrice ( la corde passe par un trou fait dans la cloison et s'enroule en sens inverse sur la partie droite du tambour).
Ce tournebroche est installé sous le plafond. Lorsque le poids arrive au sol, on remonte celui-ci en tirant sur la corde lâche afin de rembobiner la corde motrice.

























Tournebroche à tirage, début du XVIIIe siècle






Ce modèle peut être monté à gauche ou à droite de la cheminée car
 l'arbre est ressortant des deux côtés.



















Autres modèles de tournebroches restaurés:
